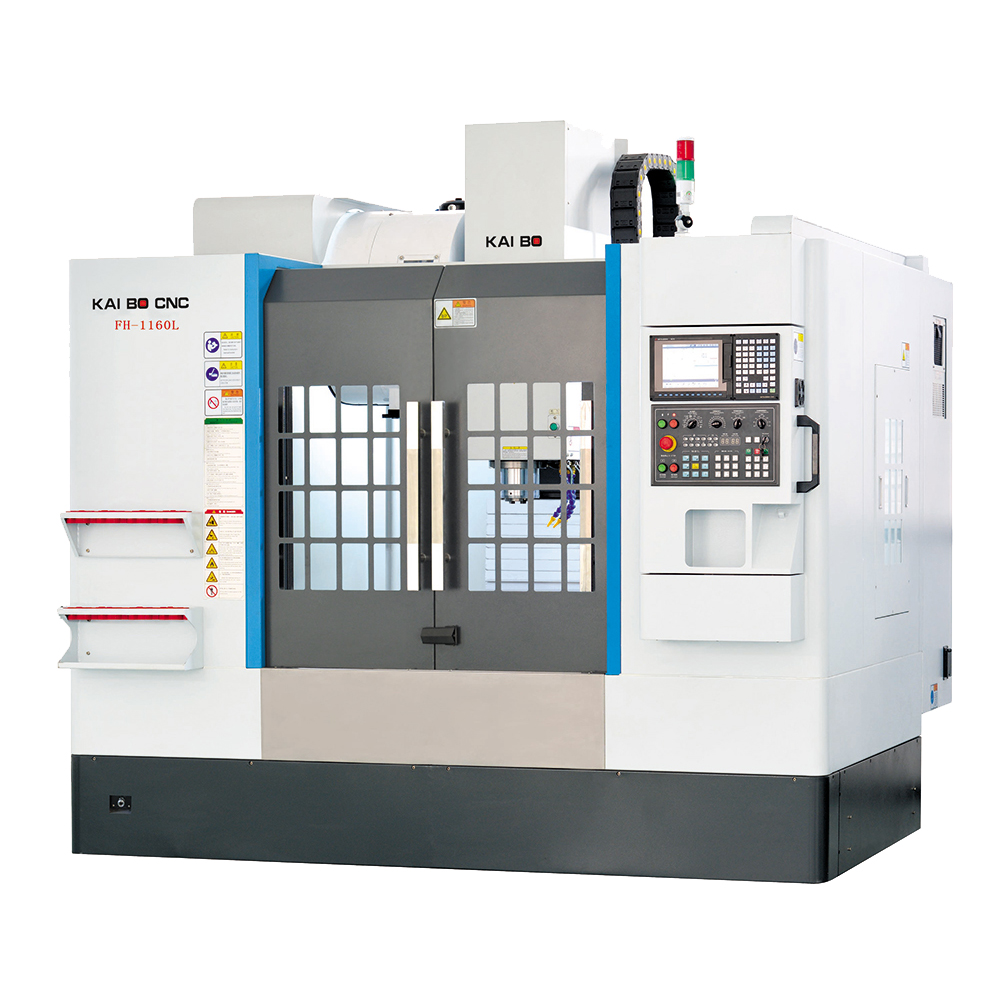

FH-1160L立式加工中心作为凯博数控最畅销的机型之一，我们一直致力于该机型的升级改造，人字形坐落式立柱提供了强大的刚性，标配BT40机械主轴，提供8000-12000转的高转速，适合大部分模具的加工。
| 规格/机型 Parameter/Model | FH-1160L | |
| 精度 Accuracy |
定位精度 Positioning accuracy |
0.01mm |
| 重复定位精度 Repeat positioning accuracy |
0.005mm | |
| 工作台 Worktable |
工作台尺寸 Worktable size |
1240*610mm |
| T型槽 T-slot size |
5T-18-100mm | |
| 最大工作负重 Max. load |
800Kg | |
| 加工范围 Travel |
X/Y/Z轴行程 X/Y/Z axis travel |
1100/600/580mm |
| 主轴鼻端至工作台面距离 Spindle nose to worktable |
120-700mm | |
| 主轴中心至立柱距离 Spindle center to Column |
680mm | |
| 进给 Feed |
快速进给 G00 Max. feeding speed G00 |
30m/min |
| 切削进给 G01 Max. working speed G01 |
12m/min | |
| X/Y/Z轴电机功率 X/Y/Z axis motor power |
3.0/3.0/3.0kw | |
| 主轴 Spindle |
连接方式 Drive type |
直连式 Direct type |
| 主轴功率 Spindle motor power |
11-15kw | |
| 主轴最高转速 Spindle Max. speed |
12000rpm | |
| 刀具规格 Tool holder |
BT40 | |
| 刀库（选配） Tool Magazine(Opt.) |
刀库类型 ATC type |
刀臂式刀库 Arm type |
| 刀库容量 ATC capacity |
24pcs | |
| 通用参数 Common |
工作电压及总容量 Power supply and total capacity |
3P/380V/50Hz/25KVA |
| 机床重量 Machine weight |
7500Kg | |
| 外形尺寸 Dimension |
3100*2600*2700mm | |
| 主要部件 Main parts |
系统 Controller |
新代 21MA/台湾 Syntec 21MA/Taiwan |
| 交流伺服电机（驱动） AC servo motor(Driver) |
安川/日本 Yaskawa/Japan |
|
| 主轴变频器 Spindle inverter |
汇川/中国 Inovance/China |
|
| 导轨（滑块数量） Guide way |
45(6/4/6) 上银，银泰/台湾，力士乐/德国 45(6/4/6) Hiwin,PMI/Taiwan,Rexroth/German |
|
| 丝杠 Ball screw |
4012 上银，银泰/台湾,THK/日本 4012 Hiwin,PMI/Taiwan,THK/Japan |
|
| 电子手轮 Electronic hand-wheel |
EHDW-BA5S-1 远瞻/台湾 EHDW-BA5S-1 Future/Taiwan |
|
| 润滑系统 Lubrication system |
YET-A2P2 裕祥精机/台湾 YET-A2P2 ISHAN/Taiwan |
|
| 油冷机 Oil Coolant Chiller |
15P 帕森托尔/中国 15P Parsonthor/China |
|
| 空调 Air conditioner |
EA-6AP 帕森托尔/中国 EA-6AP Parsonthor/China |
|
| 内部排屑器 Chip conveyor |
内置螺旋排屑 Inside screw-type |
|
