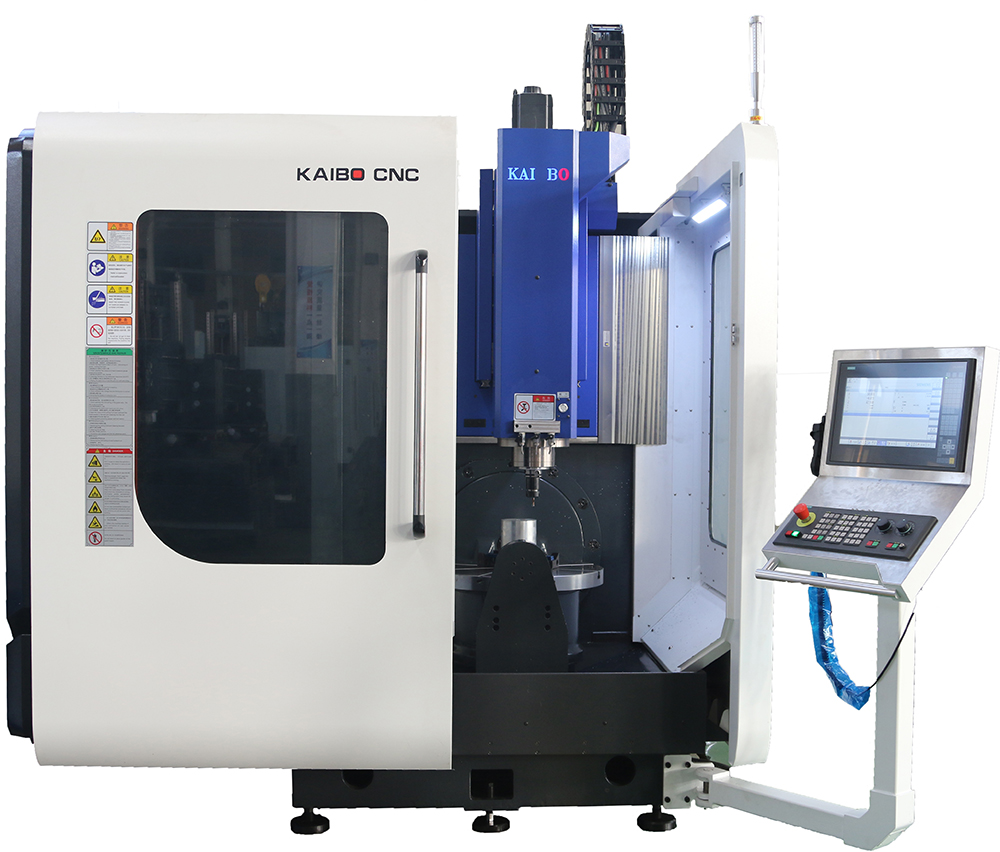

GJ630-5T型五轴加工中心采用3+2的双转台结构。在X,Y,Z三轴的基础上，增加A,C轴二个转台，利用A,C轴先将工件旋转一个或两个方向，转到所需的加工角度，再进行加工。具有机床资金投入少，编程相对简单，在一些加工要求下具备五轴加工中心性能。是一些加工复杂工件的加工利器。
|
GJ630-5T型五轴加工中心主要部件配置及参数 |
||
|
名称 |
规格/型号 |
品牌/产地 |
|
控制系统 |
840D sl |
西门子/德国 |
|
直线导轨 |
RG35 |
力士乐/德国 |
|
滚珠丝杠 |
XY:4012/Z:3212 |
THK/日本 |
|
XYZ伺服电机 |
3.1kW |
西门子/德国 |
|
第四轴（B轴）DD电机 |
13.3kW 2540Nm/±110° |
超同步/北京 |
|
第五轴（C轴）DD电机 |
3.7kW 700Nm/360° |
超同步/北京 |
|
主轴 |
15kW/HSK A63 |
超同步/北京 |
|
刀库 |
24T |
北钜/台湾 |
|
电子手轮 |
EHDW-BA5S-1 |
远瞻/台湾 |
|
主轴水冷机 |
25P |
帕森拖尔/国产 |
|
配电柜空调 |
LA-08W |
雷博/国产 |
|
润滑系统 |
1.5L |
胜祥/台湾 |
|
主轴油气润滑系统 |
SKF/瑞典 |
|
|
气动系统 |
AirTAC/台湾 |
|
|
主要技术参数 |
单位 |
数据 |
|
X轴工作行程 |
mm |
600 |
|
Y轴工作行程 |
mm |
450 |
|
Z轴工作行程 |
mm |
400 |
|
主轴端面至工作台距离 |
mm |
150-550 |
|
工作台直径 |
mm |
∅630 |
|
分度盘中心孔直径 |
mm |
∅30H6 |
|
T型槽宽度 |
mm |
14H7 |
|
最大工作负重 |
kg |
300 |
|
最高运动速度 |
m/min |
30 |
|
主轴最高转速 |
rpm |
18000 |
|
主轴刀柄 |
HSK A63热涨刀柄 |
∅3.17-∅20 |
|
电源最大功耗 |
三相380V |
50KW |
|
床体重量 |
t |
6 |
|
外形尺寸 |
mm |
2360*3700*2900 |
|
定位精度 |
mm |
0.008 |
|
复位定位精度 |
mm |
0.006 |
